La lavorazione dell'inserimento DIP (Dual In-Line Package) è una tecnica di produzione utilizzata per inserire componenti a foratura in una scheda di circuito stampato (PCB) che ha fori pre-perforati.I componenti DIP hanno conduttori o perni che si estendono dal fondo e vengono inseriti attraverso i fori nel PCBL'elaborazione dell'inserto DIP comporta in genere le seguenti fasi:
1. Preparazione del PCB: il PCB è preparato per l'inserimento del componente DIP. Ciò implica assicurarsi che il PCB abbia buchi pre-perforati nei luoghi e nelle dimensioni corretti per accogliere i conduttori del componente DIP.
2. Preparazione dei componenti: i componenti DIP sono preparati per l'inserimento. Ciò può comportare la raddrizzatura o l'allineamento dei conduttori dei componenti per garantire che possano essere facilmente inseriti nei fori del PCB.
3Inserimento: ogni componente DIP viene inserito manualmente o automaticamente nei fori corrispondenti sul PCB.I conduttori dei componenti sono accuratamente allineati con i fori e inseriti fino a quando il corpo del componente si appoggia a fondo contro la superficie del PCB.
4. Assicuramento: una volta inseriti i componenti DIP, vengono fissati al PCB per garantire che rimangano in posizione durante i successivi processi di produzione e il ciclo di vita del prodotto.Questo può essere ottenuto attraverso vari metodi, come la saldatura, il crimping o l'uso di adesivi.

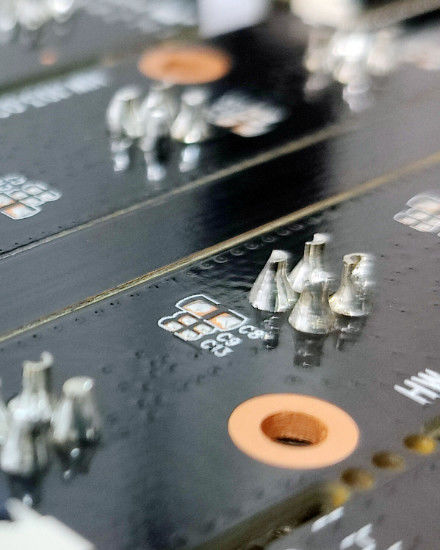

5. Saldatura: dopo che i componenti DIP sono inseriti e fissati, il PCB viene in genere sottoposto a un processo di saldatura per creare connessioni elettriche affidabili.Questo può essere fatto attraverso la saldatura a onde, saldatura selettiva o saldatura a mano, a seconda della configurazione e delle esigenze di produzione.
6. ispezione: una volta completata la saldatura, il PCB viene sottoposto a ispezione per verificare la qualità delle giunzioni di saldatura e il posizionamento dei componenti. ispezione visiva, ispezione ottica automatizzata (AOI),o altri metodi di prova possono essere utilizzati per individuare eventuali difetti, disallineamenti o problemi di saldatura.
7- Prova: il PCB assemblato, con i componenti DIP inseriti e saldati, può essere sottoposto a prove funzionali o elettriche per assicurarsi che soddisfi le specifiche richieste e funzioni come previsto.
8. Assemblaggio finale: dopo le prove, il PCB può procedere all'assemblaggio finale, dove vengono aggiunti componenti e processi aggiuntivi per completare il prodotto.
DIP insert processing is commonly used for components that cannot be mounted using surface mount technology (SMT) or for applications where through-hole components are preferred due to their robustness or specific electrical requirements.
