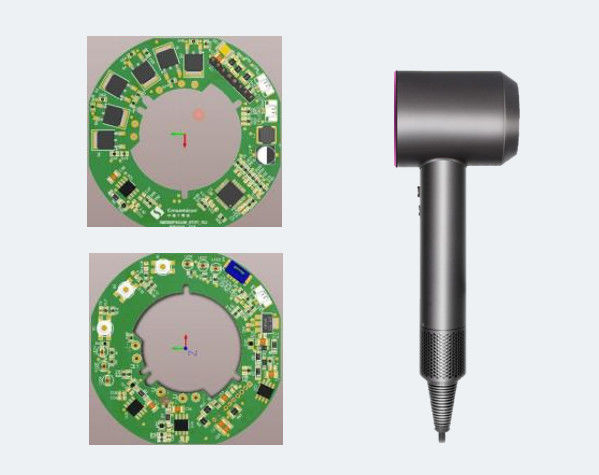

PCBA con IPM a ponte completo per asciugacapelli ad alta pressione, ad alta velocità, FOC non induttivo
Nella soluzione full bridge IPM dell'asciugacapelli FOC ad alta tensione, ad alta velocità e non induttiva, full bridge IPM sta per full bridge Integrated Power Module.L'IPM a ponte completo è un componente elettronico modulare che integra le funzioni dei componenti di commutazione di potenza, circuito di azionamento e circuito di protezione richiesti dalla topologia a ponte completo.
L'IPM a ponte completo è comunemente utilizzato in applicazioni ad alta potenza e ad alta tensione come azionamenti di motori senza spazzole, inverter e sistemi di alimentazione.capacità di conversione di potenza ad alte prestazioni e riduzione del numero di componenti esterni nel sistema e della complessità delle linee di connessione.
Nella soluzione IPM full bridge FOC ad alta tensione e ad alta velocità non induttiva, l'IPM full bridge è responsabile della guida e del controllo dei dispositivi di commutazione di potenza nella topologia full bridge.La topologia del ponte completo consiste di quattro componenti di commutazione di potenza (di solito MOSFET o IGBT) e dei loro circuiti di azionamento e protezione.Controllando lo stato di commutazione di questi dispositivi di commutazione di potenza, è possibile ottenere un controllo FOC non induttivo ad alta tensione e ad alta velocità dei motori senza spazzole.
L'IPM a ponte completo offre molti vantaggi, tra cui un pacchetto compatto, bassa resistenza, bassa induttanza, alta efficienza e alta affidabilità.migliorare l'integrazione del sistema, e forniscono una migliore protezione del circuito e capacità di gestione termica, migliorando così le prestazioni e l'affidabilità delle soluzioni di asciugacapelli FOC non induttivi ad alta tensione e ad alta velocità.
| Descrizione | Capacità |
| Tipo di motore | Motore senza spazzole |
| velocità di rotazione | 100000 giri al minuto |
| Funzioni di protezione | Protezione da sovraccarico, sovrapressione, sovratemperatura, tuore e altre protezioni |
| Applicazione | prodotti per motori senza spazzole trifasici |
-- chip SOC di controllo principale altamente integrato, amplificatore operativo multicanale, comparatore, ADC ad alta velocità, ecc., semplificare i circuiti periferici.
Controllo FOC non induttivo, campionamento a doppia resistenza.
-- controllo dell'anello di potenza costante o dell'anello di velocità, controllo della temperatura integrato, controllo degli ingranaggi, funzione di visualizzazione, controllo della generazione di ioni negativi e altre soluzioni integrate.
Accelerazione veloce, velocità fino a 100.000 giri al minuto, vento forte, rilevamento di blocco.
-- Sopra corrente, sopra pressione, sopra temperatura, tuyere e altre protezioni, completamente attraverso la prova di prestazioni funzionali di livello di produzione di massa.
-- È adatto a prodotti a motore a tre fasi senza spazzole come asciugacapelli ad alta velocità.
